Манжеты шевронные купить в Нефтеюганске

Для быстрой и надежной герметизации статичных и динамичных соединений и усиления узлов мощного гидравлического оборудования, которое функционирует в условиях рабочего давления до 63 МПа и контактирует с различными, в том числе и агрессивными, рабочими средами, применяют резинотканевые манжеты шевронные или аналогичные высокоустойчивые уплотнители из полиуретана.

Они представляют собой уплотнительные элементы, которые изготавливаются в соответствии с ГОСТ 22704-77 и применяются для установки в агрегаты отечественного и импортного производства, работающие при температуре от -50 °С до + 100 °С. В случае необходимости манжеты шевронные кратковременно могут выдерживать повышение температуры до 120 °С).

Для усиления уплотняющих свойств шевронные манжеты комплектуются в пакет, состоящий из одной или нескольких шевронных манжет, регулирующих высоту уплотнения, а также опорного и нажимного колец.



Оформите экспресс доставку шевронных манжет, чтобы получить ваш заказ за 1-3 недели, если позиций нет на складе. Для дополнительной информации обращайтесь к нашим менеджерам.



Манжеты шевронные купить в Нефтеюганске

Кольцо нажимное 1700х1760

Таблица размеров манжеты шевронных

Фильтрация по типу уплотнения

НазваниеДиаметр штока, ммДиаметр цилиндра, ммРазмер - группа
Манжета шевронная 8х20820Манжеты шевронные
Манжета шевронная 10х201020Манжеты шевронные
Манжета шевронная 10х221022Манжеты шевронные
Манжета шевронная 12х221222Манжеты шевронные
Манжета шевронная 12х241224Манжеты шевронные
Манжета шевронная 13х251325Манжеты шевронные
Манжета шевронная 14х241424Манжеты шевронные
Манжета шевронная 14х261426Манжеты шевронные
Манжета шевронная 15х251525Манжеты шевронные
Манжета шевронная 15х271527Манжеты шевронные
Манжета шевронная 16х261626Манжеты шевронные
Манжета шевронная 16х281628Манжеты шевронные
Манжета шевронная 18х281828Манжеты шевронные
Манжета шевронная 18х301830Манжеты шевронные
Манжета шевронная 20х302030Манжеты шевронные
Манжета шевронная 20х322032Манжеты шевронные
Манжета шевронная 20х352035Манжеты шевронные
Манжета шевронная 20х402040Манжеты шевронные
Манжета шевронная 21х362136Манжеты шевронные
Манжета шевронная 22х322232Манжеты шевронные
Манжета шевронная 22х342234Манжеты шевронные
Манжета шевронная 22х372237Манжеты шевронные
Манжета шевронная 22х422242Манжеты шевронные
Манжета шевронная 24х362436Манжеты шевронные
Манжета шевронная 25х372537Манжеты шевронные
Манжета шевронная 25х402540Манжеты шевронные
Манжета шевронная 25х452545Манжеты шевронные
Манжета шевронная 26х362636Манжеты шевронные
Манжета шевронная 28х402840Манжеты шевронные
Манжета шевронная 28х432843Манжеты шевронные
Манжета шевронная 28х482848Манжеты шевронные
Манжета шевронная 30х423042Манжеты шевронные
Манжета шевронная 30х453045Манжеты шевронные
Манжета шевронная 30х503050Манжеты шевронные
Манжета шевронная 32х443244Манжеты шевронные
Манжета шевронная 32х473247Манжеты шевронные
Манжета шевронная 32х523252Манжеты шевронные
Манжета шевронная 33х453345Манжеты шевронные
Манжета шевронная 35х473547Манжеты шевронные
Манжета шевронная 35х503550Манжеты шевронные
Манжета шевронная 35х553555Манжеты шевронные
Манжета шевронная 36х483648Манжеты шевронные
Манжета шевронная 36х513651Манжеты шевронные
Манжета шевронная 36х563656Манжеты шевронные
Манжета шевронная 38х503850Манжеты шевронные
Манжета шевронная 40х524052Манжеты шевронные
Манжета шевронная 40х554055Манжеты шевронные
Манжета шевронная 40х604060Манжеты шевронные
Манжета шевронная 41х564156Манжеты шевронные
Манжета шевронная 43х634363Манжеты шевронные

Поможем с подбором манжет шевронных

Если вам нужна консультация для подбора размера и материала манжет шевронных обратитесь к нашим специалистам

по телефону

+7 800 301-86-97

по электронной почте

info@spr-prom.ru

Технические характеристики манжет шевронных



Шевронный пакет представляет собой многослойное уплотнение из нескольких колец, где ключевой элемент – это довольно гибкая, способная выдерживать перепады давлений, v-образная манжета. Опорное кольцо в пакете является основой для формирования шевронного комплекта и изготавливается из материала, аналогичного манжете или используется другой прочный материал.

Нажимное кольцо в составе шевронного уплотнения:

  1. защищает манжету от вдавливания в момент повышения в оборудовании показателей давления
  2. служит для равномерного распределение давления по всем точкам профиля уплотнителя.

Элементы шевронного пакета выглядят следующим образом:

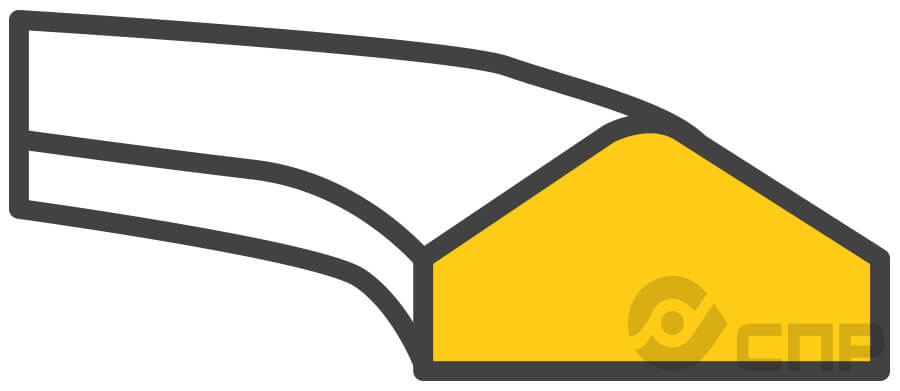

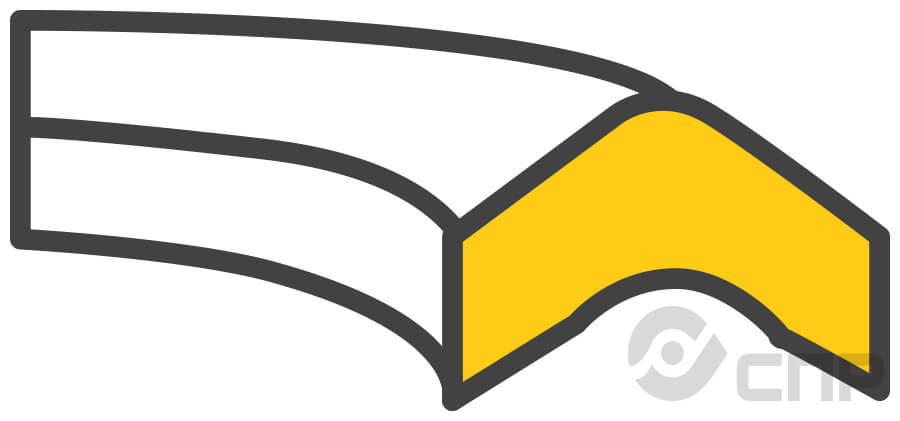

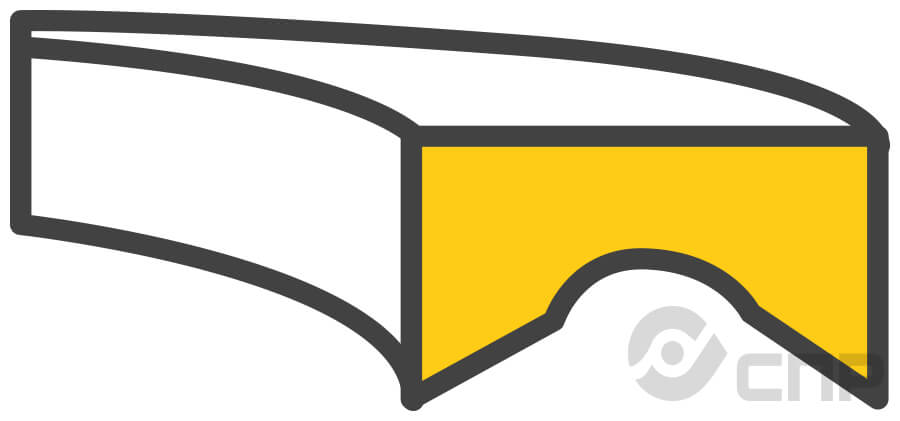

Кольцо опорное Манжета шевроннаяКольцо нажимное

Одна или несколько шевронных манжет клиновидной формы устанавливаются между опорным и нажимным кольцами, образуя между собой надежное сцепление, которое в процессе работы осуществляет заклинивающее действие. При этом количество шевронных манжет определяет высоту шевронного уплотнения, необходимую для конкретного применения.

Особенности изготовление манжет шевронных



В соответствии с ГОСТ 22704-77 для изготовления шевронных уплотнений используется прочная техническая ткань доместик, пропитанная резиновой смесью. Также для этих целей могут применяться другие ткани, по прочностным характеристикам не уступающие суровому доместику.

Для промазывания тканевых включений манжеты шевронной применяются каучуки:

  • Наирит – хлоропреновый каучук или полихлоропрен, который характеризуется эластичностью, устойчивостью к открытому огню, отличной адгезией к металлам и тканям, устойчивостью к атмосферному влиянию, озону и природному окислению. Материал способен функционировать при температуре от – 30°С до + 70°С
  • Наирит+СКН – к составу на основе наирита добавляется СКН (бутадиеннитрильный каучук), который характеризуется высокой маслобензостойкостью. Благодаря комбинации устойчивых эластомеров резиновая шевронная манжета приобретает улучшенные технологические характеристики, в частности, способность функционировать в широком диапазоне температур от – 50°С до + 130°С.

Применяемые для промазывания каучуки соответствуют резинам 1 или 2 группы и придают изготовленным из них шевронным уплотнениям способность обеспечивать более высокую герметичность для разных рабочих сред, чем аналогичные уплотнители из других эластомеров.

Для повышения эксплуатационных характеристик шевронных манжет в качестве материала изготовления используют полиуретан. Такие изделия:

  • имеют низкий коэффициент трения
  • более устойчивы к износу
  • отличаются повышенным рабочим ресурсом
  • могут работать при давлении до 63 МПа.

При соблюдении требований в отношении величины зазора в уплотняемых соединениях полиуретановые шевронные манжеты могут функционировать при давлении до 80 МПа.

Области применения манжет шевронных



Манжеты шевронные выполняют функцию уплотняющего элемента в гидравлических устройствах, рабочей средой для которых выступают масла, пресная и морская вода, нефть, водные эмульсии. При этом условия эксплуатации предполагают большой диапазон температур (зависит от типа каучуков, которые используют для промазывания тканевых включений).

В каталоге нашего предприятия представлены уплотнители собственного и импортного производства. Поэтому вы можете купить манжеты шевронные по размерам, определенным ГОСТ 22704-77 или заказать изделия по индивидуальным параметрам. Для оформления заказа переходите в раздел «Контакты». и свяжитесь удобным способом с представителем компании.
